吸附法回收裝置

吸附法油氣回收它是利用活性炭作為吸附劑，實現油氣和空氣的分離。油氣吸附在了活性炭等吸附劑表面，然后再經過減壓脫附或蒸汽脫附，將油氣重新回收起來。此種回收方法可以達到較高的回收效率。

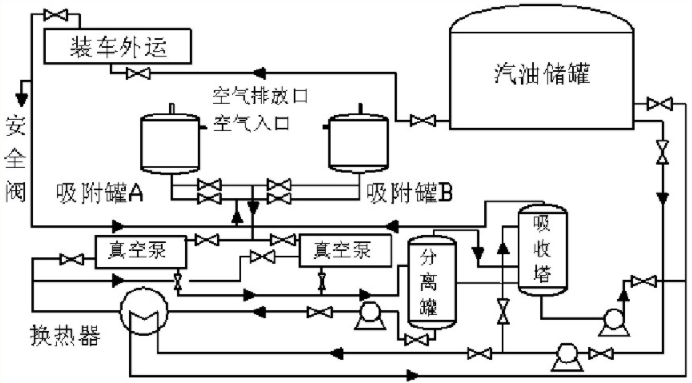

下圖就是吸附法油氣回收工藝圖：

我們采用吸附法油氣回收裝置可以產生顯著的社會及經濟效益。采用吸附法油氣回收裝置它的工藝流程：

當油罐車開始裝油時，罐口產生的油氣經電動閥V521被炭床520吸附，當吸附量達到設定升數時，汽油供給和返回線上的切斷閥V540和V570打開。啟動汽油供給泵P3和汽油返回泵P4，使汽油開始循環(huán)。打開乙二醇的電磁閥和控制閥，同時啟動真空泵P1和乙二醇泵P2。當真空泵入口管線的真空度達到設定值，控制系統打開活性炭床的再生閥，對活性炭床進行再生。再生后期引入干凈空氣使更多的烴類從活性炭床上脫附下來。

當活性炭床內的油氣被真空泵P1吸出時，與真空泵的封液乙二醇混合進入旋風分離器，在分離器內被分開。乙二醇送入換熱器，重新進入真空泵。烴類蒸氣進入吸收塔被吸收，送回湯油儲罐。未被吸收的少量油氣重新回到活性炭吸附床被吸附。

作為吸收介質使用的汽油物流有兩個功能，一是作為吸收劑進入填料吸收塔，二是作為換熱器的冷介質取走封液的熱量。
